槽型光電開關：GL5-R/28A/115小型光電槽型傳感器體積小巧，光學性能出眾。滿足半導體工業微型物體的檢測需求。在同類產品中具有DC5-24V的寬電壓范圍和高達5kHz的最快開關頻率。內部集成的聚焦孔使傳感器能檢測尺寸為0.8x1.8mm的微型物體。傳感器提供NPN或者PNP輸出。多樣且優化的外殼使傳感器最大程度地適用于擁擠環境中。
槽型光電開關：GL5-R/28A/115特點
1、微型設計
2、為檢測小尺寸零件進行了優化
3、高開關頻率
4、簡單且快速的安裝
5、清晰可見的LED功能顯示

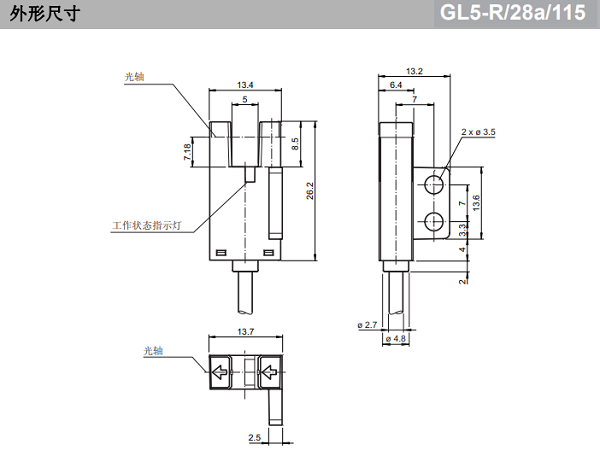

槽型光電開關：GL5-R/28A/115（外形尺寸）
槽型光電開關：GL5-R/28A/115產品參數
| 產品闡述 | ||
|---|---|---|
| 微型槽型光電傳感器，適用于檢測小尺寸零件，R 形設計，叉寬 5 mm，紅外光，NPN 輸出，固定纜線 | ||
| 通用規格 | ||
|---|---|---|
| 光源 | 紅外發光二極管 | |
| 光源類型 | 紅外連續光 ， 940 nm | |
| 目標尺寸 | 0.8 x 1.8 mm | |
| 槽寬 | 5 mm | |
| 槽深 | 8,5 mm | |
| 環境光限制 | 1000 Lux | |
| 功能性安全相關參數 | ||
| MTTFd | 3760 a | |
| 任務時間 (TM) | 20 a | |
| 診斷覆蓋率 (DC) | 0 % | |
| 指示燈/操作方法 | ||
| 功能指示燈 | 紅色 LED 接收到光束時亮起 | |
| 電氣技術規格 | ||
| 工作電壓 | 5 ... 24 V DC ， 2 級 | |
| 空載電流 | 最大 20 mA | |
| 可用前的時間延遲 | < 2 ms | |
| 輸出 | ||
| 開關類型 | 亮通/暗通 | |
| 信號輸出 | 2 路 NPN 互補 ， 過電壓保護 | |
| 開關電壓 | 最大 30 V DC | |
| 開關電流 | 最大 50 mA ， 阻抗負載 | |
| 電壓降 | 最大 0,2 V 當 10 mA 最大 0,6 V 當 50 mA | |
| 開關頻率 | 最大 5 kHz | |
| 響應時間 | 40 μs 光束未中斷 80 μs 光束中斷 | |
| 重復精度 | 0,03 mm | |
| 遵守標準和指令 | ||
| 指令符合性 | ||
| EMC 指令 2004/108/EC | EN 60947-5-2:2007+A1:2012 | |
| 符合標準 | ||
| 標準 | UL 60947-5-2 | |
| 認證和證書 | ||
| UL 認證 | cULus 認證，2 類電源 | |
| CCC 認證 | 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記 | |
| 環境條件 | ||
| 環境溫度 | -25 ... 55 °C (-13 ... 131 °F) | |
| 存儲溫度 | -30 ... 80 °C (-22 ... 176 °F) | |
| 污染程度 | 2 | |
| 機械規格 | ||
| 外殼寬度 | 13,2 mm | |
| 外殼高度 | 13,4 mm | |
| 防護等級 | IP50 | |
| 連接 | 2 m PVC 纜線，4 x 0.09 mm2 | |
| 材料 | ||
| 外殼 | PBT | |
| 質量 | 25 g | |
| 緊固螺絲的緊固扭矩 | 0,6 Nm | |
| 電纜長度 | 2 m | |
