隨著科技的不斷進步，固態繼電器作為一種新型的電子控制器件，在工業自動化、智能家居等領域得到了廣泛應用。本文將深入探討單相固態繼電器的電氣設計和電路解析，幫助讀者全面了解這一重要器件的工作原理和應用技巧。

　一、單相固態繼電器是什么？

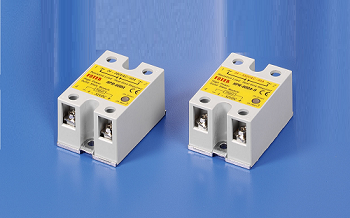

　固態繼電器是一種利用半導體材料進行控制的電子器件，具有高靈敏度、快速響應、長壽命等優點。單相固態繼電器則是指僅適用于單相交流電源的固態繼電器，廣泛應用于各種單相負載的控制和切換。

　二、電氣設計要點

?。?）輸入電路設計

　輸入電路是固態繼電器的重要組成部分，主要負責接收控制信號。在設計輸入電路時，需要考慮信號的穩定性、抗干擾能力和傳輸效率等因素。常用的輸入電路包括光電耦合器和電壓控制電路等。

?。?）輸出電路設計

　輸出電路是固態繼電器的另一關鍵部分，負責驅動負載。在設計輸出電路時，需要充分考慮負載的性質和規格，確保在各種工況下都能穩定、可靠地工作。常用的輸出電路包括晶體管輸出型和雙向可控硅輸出型等。

?。?）保護電路設計

　為了提高固態繼電器的可靠性和穩定性，通常需要設計保護電路。常見的保護電路包括過流保護、過壓保護和欠壓保護等。這些保護電路能夠在異常情況下及時切斷電源或采取其他應對措施，有效保護固態繼電器和負載的安全。

　三、電路解析實例

　為了更好地理解單相固態繼電器的電氣設計和電路解析，以下將通過一個實際應用案例進行詳細解析。

?。?）需求分析

　在智能家居中，需要實現對燈光、空調等單相負載的遠程控制和自動控制。因此，需要選擇合適的單相固態繼電器來實現這一需求。

?。?）電氣設計

　根據需求分析，可以選擇一款具有光電耦合器輸入電路、晶體管輸出電路和過流保護功能的固態繼電器。該固態繼電器能夠接收來自智能家居控制系統的控制信號，驅動負載工作，并在過流時自動切斷電源，保護設備和人員安全。

　（3）電路解析

　在實際應用中，智能家居控制系統通過光電耦合器向固態繼電器發送控制信號。當控制信號為高電平時，光電耦合器將信號傳輸至固態繼電器的控制電路，使晶體管導通，從而驅動負載工作。當負載電流超過設定值時，過流保護電路將自動切斷電源，防止過流對設備和人員造成危害。此外，欠壓保護電路能夠在電源電壓過低時切斷電源，確保設備的穩定運行。
