差壓變送器將測量的壓力值轉換成比例的4-20 mA或1-5 Vdc輸出信號，可用作控制器、記錄器、指示器或類似設備的輸入。這些變送器可用于各種環境條件下需要精確測量的氣體、水和過程工業。

　　差壓變送器的工作原理

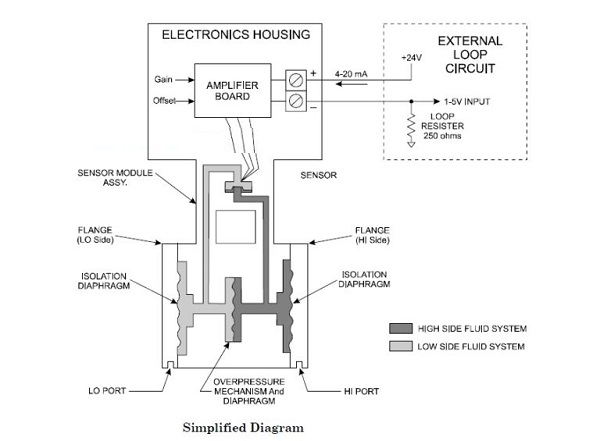

　　差壓變送器的主要部件是電子外殼、傳感器模塊和工藝法蘭，如圖所示。電子外殼包圍放大器板和現場端子，如圖中的示意圖所示。傳感器模塊包括一個壓力傳感器、兩個密封流體系統、一個過壓隔膜和兩個隔離隔膜。該法蘭提供高和低端口之間的連接，并且還用作壓力輸入室的外壁。位于傳感器模塊上部的電子壓力傳感器安裝在一個微型隔膜上，用作兩個流體系統之間的分離器。

　　一個流體系統對應于高壓輸入，另一個對應于低壓輸入。每個系統的隔離隔膜將流體系統與輸入壓力隔離。當壓力差施加到高和低端口時，兩個隔離膜片將響應壓力差的變化而壓縮或收縮。這些隔膜的移動將在傳感器檢測到的每個密封流體系統中引起類似的壓力變化。如果施加到高-低端口的壓差意外超過變送器的上限，過壓隔膜機構將控制這種情況。

　　以電橋配置連接的四個應變儀電阻器被植入傳感器的微加工表面。該電路由放大板上的恒流電源供電，電壓輸出等于兩個壓力輸入之差。

　　傳感器電路的輸出連接到高增益線性放大器，該放大器將毫伏信號轉換成4-20 mA電流輸出。圖顯示了連接到典型外部環路的變送器輸出。該電路使用250歐姆負載電阻和24伏直流電源。流經負載電阻的4-20 mA放大器電流為外部設備產生1-5 V輸入信號。放大器電路包括一個精密增益和精密失調電位計，用于執行微小的校準調整。變送器還包括內部粗調零點和粗調量程開關，用于更寬范圍的轉換。
