線性可變差動變壓器：

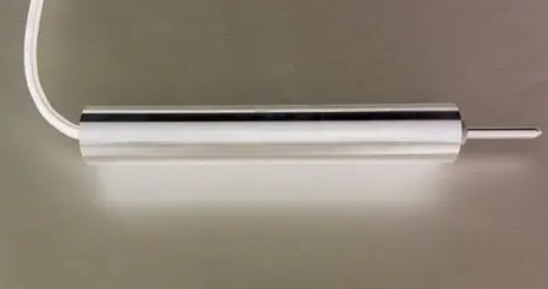

　　不受機械磨損影響的位置傳感器是線性可變差動變壓器或簡稱LVDT。這是一種電感式位置傳感器，其工作原理與用于測量運動的交流變壓器相同。它是一種非常精確的線性位移測量裝置，其輸出與其可動鐵芯的位置成正比。

　　它基本上由纏繞在空心管框架上的三個線圈組成。一個線圈構成初級線圈，另外兩個線圈構成同一個次級線圈。這些線圈在電氣上是串聯的，但初級線圈兩側的相位差為180 o。

　　一個可移動的軟鐵鐵磁芯（有時稱為電樞）與被測物體相連，并在LVDT的管狀體內滑動或上下移動。

　　一個稱為激勵信號（2-20V rms，2-20kHz）的小交流參考電壓被施加到初級繞組上，它依次將EMF信號感應到兩個相鄰的次級繞組中（變壓器原理）。

　　如果軟鐵芯電樞正好在管子和繞組的中心，零，則兩個次級繞組中的兩個感應電動勢將相互抵消，因為它們的相位差為180 o，因此產生的輸出電壓為零。由于磁芯從零位或零位向一側或另一側略微偏移，因此一個次級的感應電壓將大于另一個次級的感應電壓，從而產生輸出。

　　輸出信號的極性取決于動鐵芯的方向和位移。軟鐵芯從其中心零位移動得越大，產生的輸出信號就越大。結果是差分電壓輸出隨磁芯位置線性變化。因此，該位置傳感器的輸出信號不僅具有作為磁芯位移線性函數的幅度，而且具有指示運動方向的極性。

　　可以將輸出信號的相位與初級線圈的勵磁相位進行比較，以便相應的電子電路（如AD592 LVDT傳感器放大器）知道磁芯位于線圈的哪一半，從而知道方向的旅行。

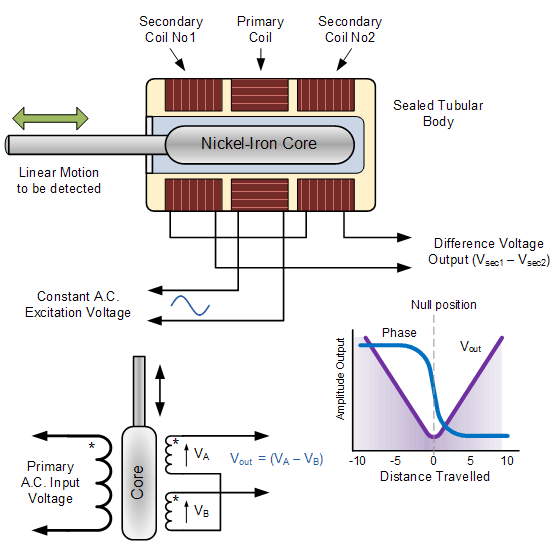

　　線性可變差動變壓器：

　　當電樞通過中心位置從一端移動到另一端時，輸出電壓從最大值變?yōu)榱悖缓笤俅畏祷刈畲笾?，但在此過程中其相角變化了180度。這使LVDT能夠生成輸出AC信號，其幅度表示距中心位置的移動量，其相位角表示磁芯的移動方向。

　　線性可變差動變壓器（LVDT）傳感器的典型應用是作為壓力傳感器，被測壓力推動隔膜產生力。然后傳感器將力轉換成可讀的電壓信號。

　　與電阻式電位器相比，線性可變差動變壓器或LVDT的優點在于其線性度好，即輸出到位移的電壓非常好，精度非常好，分辨率好，靈敏度高，無摩擦手術。它們還經過密封，可在惡劣環境中使用。
