差動電容壓力傳感器電路圖原理說明

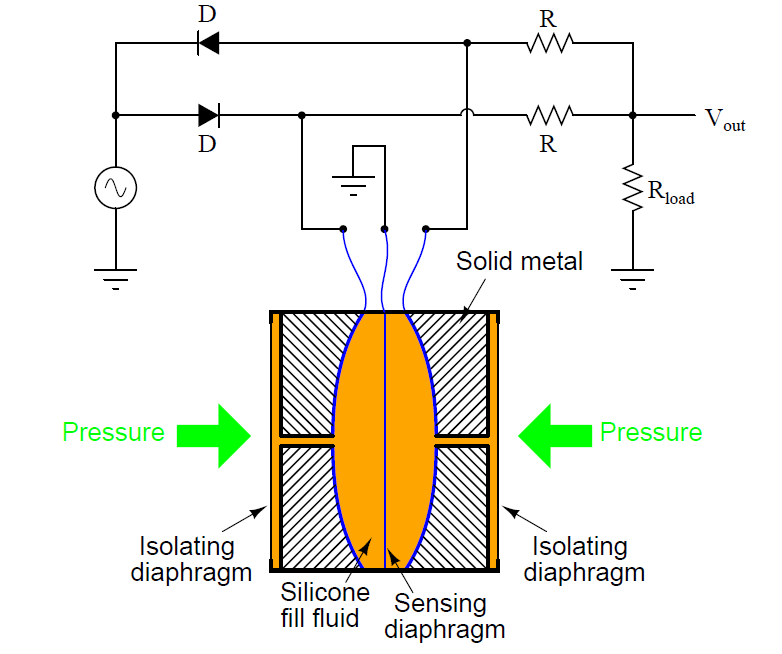

　　用于從差動電容壓力傳感器生成電壓信號的巧妙電路是Twin-T二極管電路，此處顯示連接到羅斯蒙特型差動電容壓力傳感器：

　　壓力傳感器電路圖

　　由于交流電壓源正負交替，一個電容器相對于地充電為正，而另一個相對于地充電為負。當壓力傳感器的一個電容器充電時，另一個電容器通過Rload放電，從而產生輸出電壓(Vout)。

　　如果兩個電容相等，輸出電壓將在正值和負值之間等量交替，直流平均值為零。如果一個電容比另一個大，它將在其極板上存儲額外的電荷，導致它在其極性方向上擺動Twin-T電路的輸出電壓。因此，當傳感器一側的壓力增加時，Vout變得更正，而隨著傳感器另一側的壓力增加，Vout變得更負。

　　根據對Twin-T電路操作的解釋，確定圖中差分電容傳感器的哪一側是高壓側，哪一側是低壓側。一定要解釋你的理由！
