電磁閥和常見的氣動系統符號。

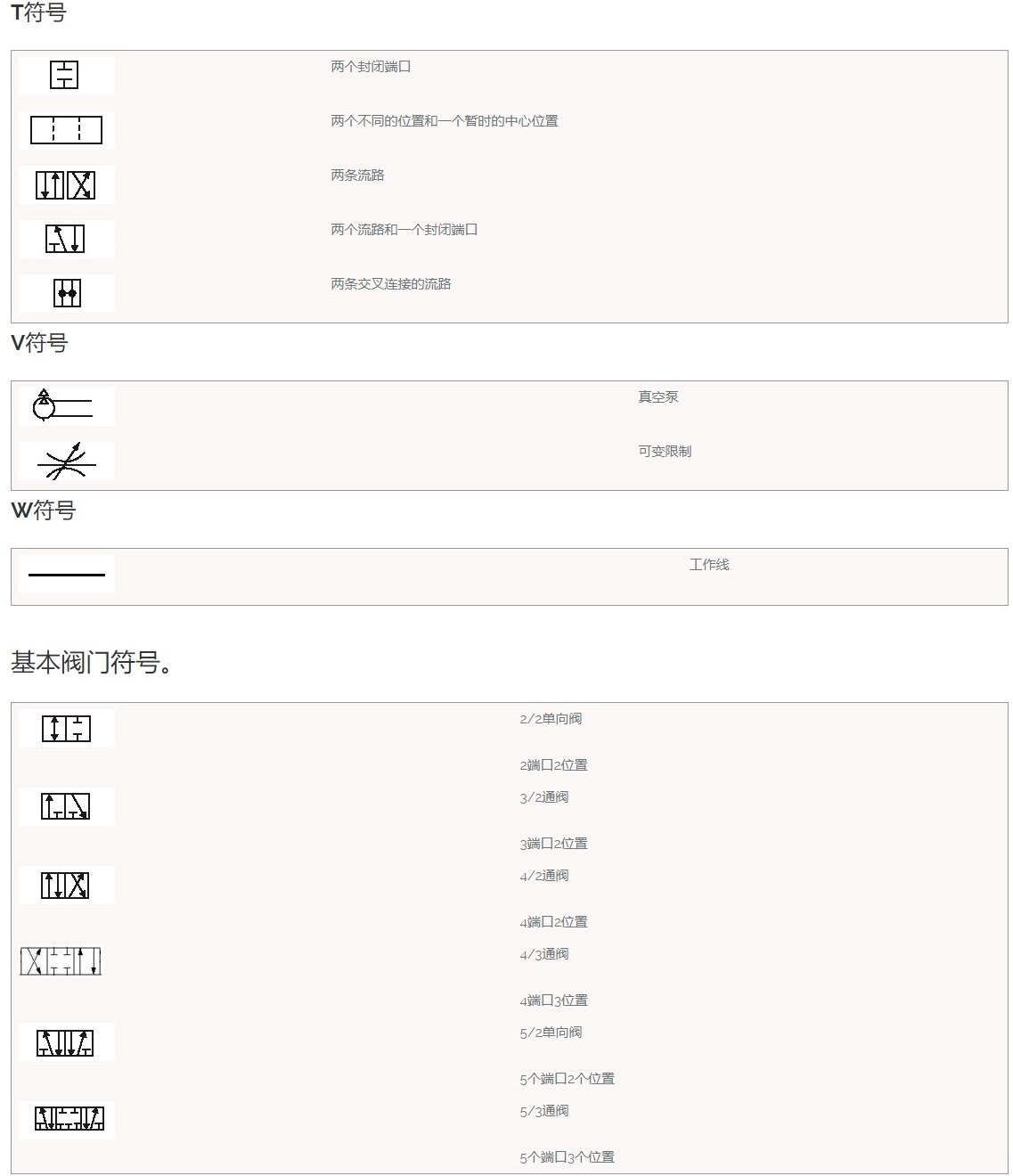

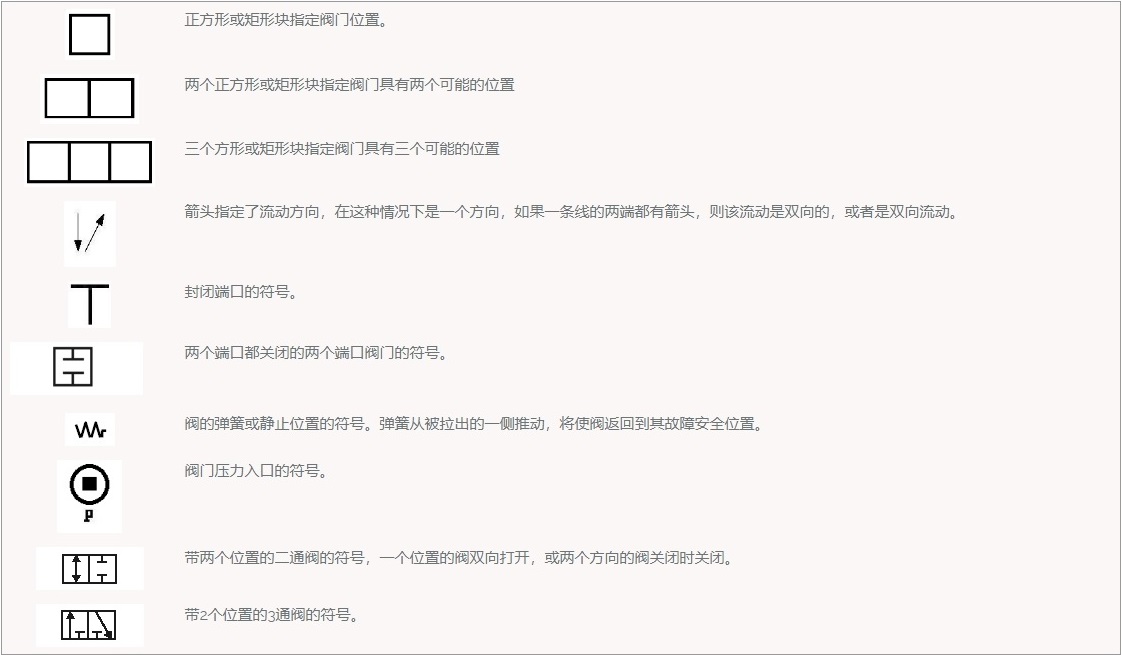

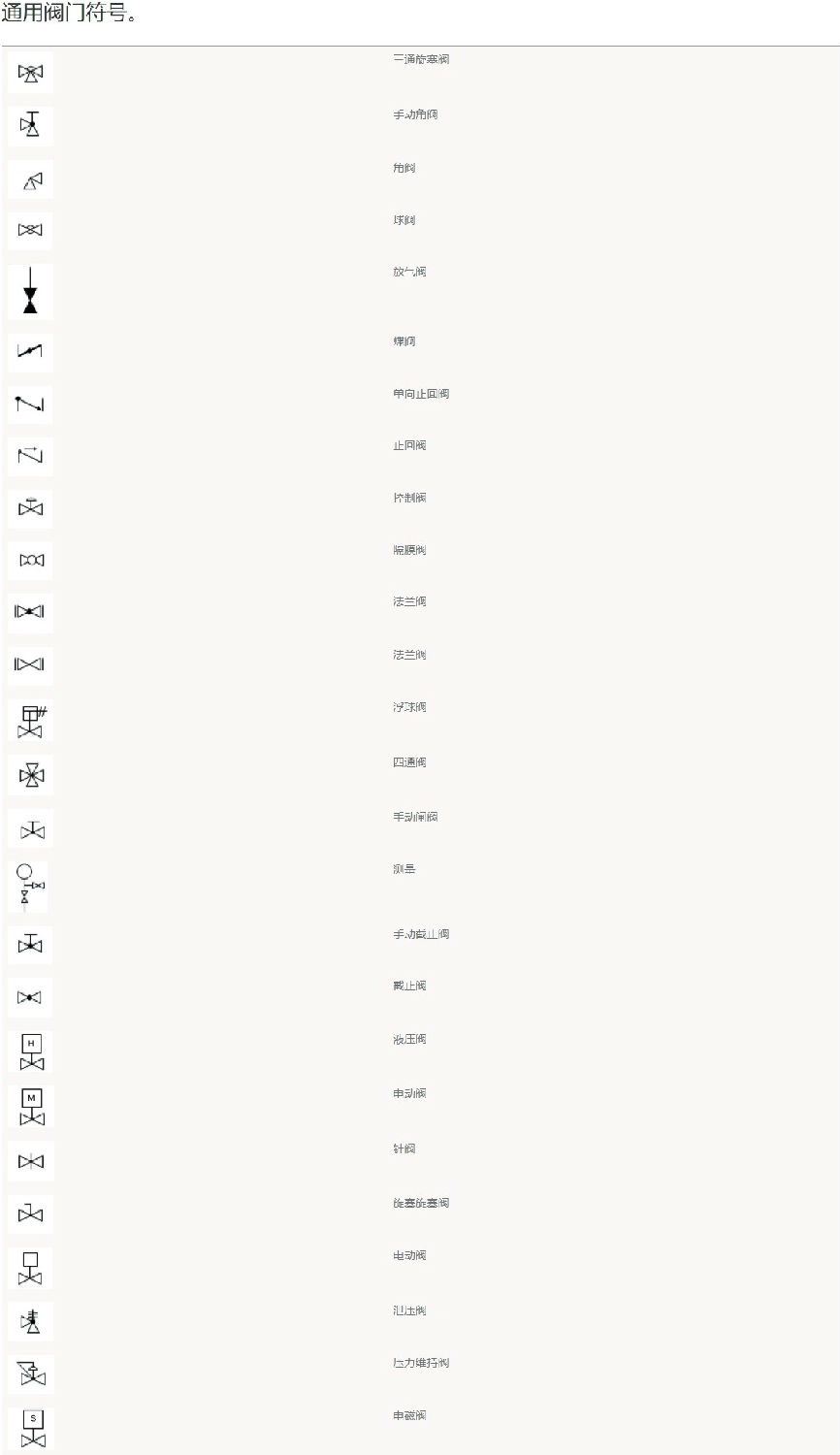

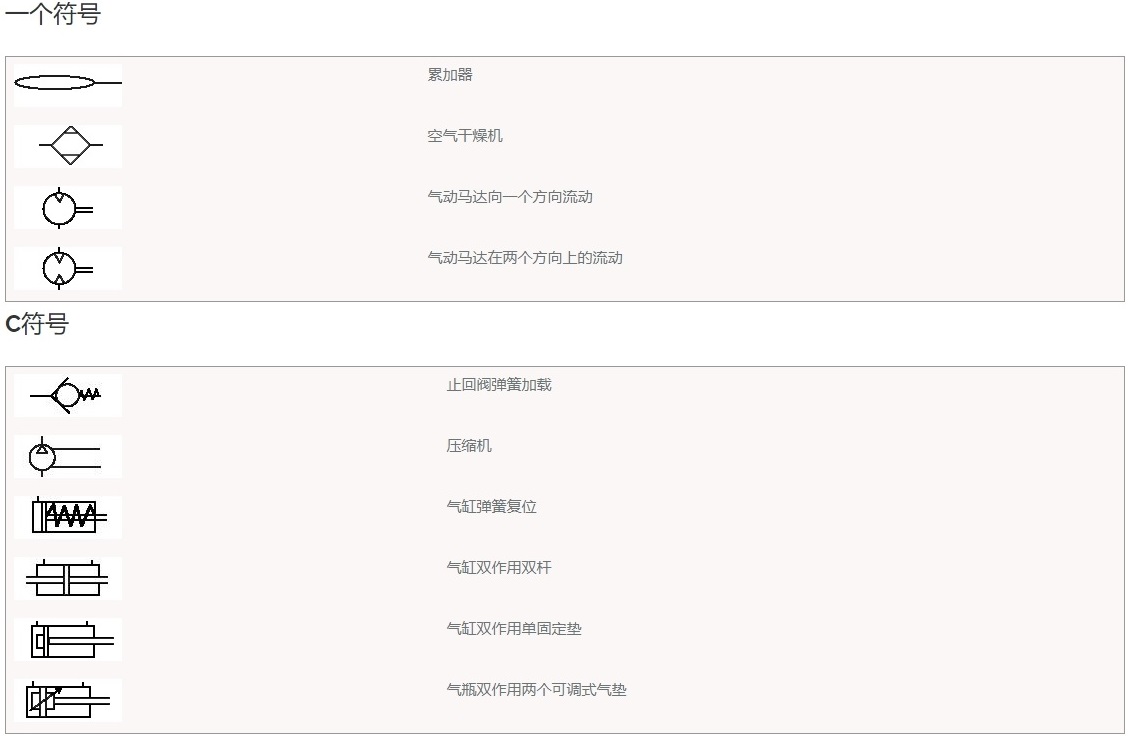

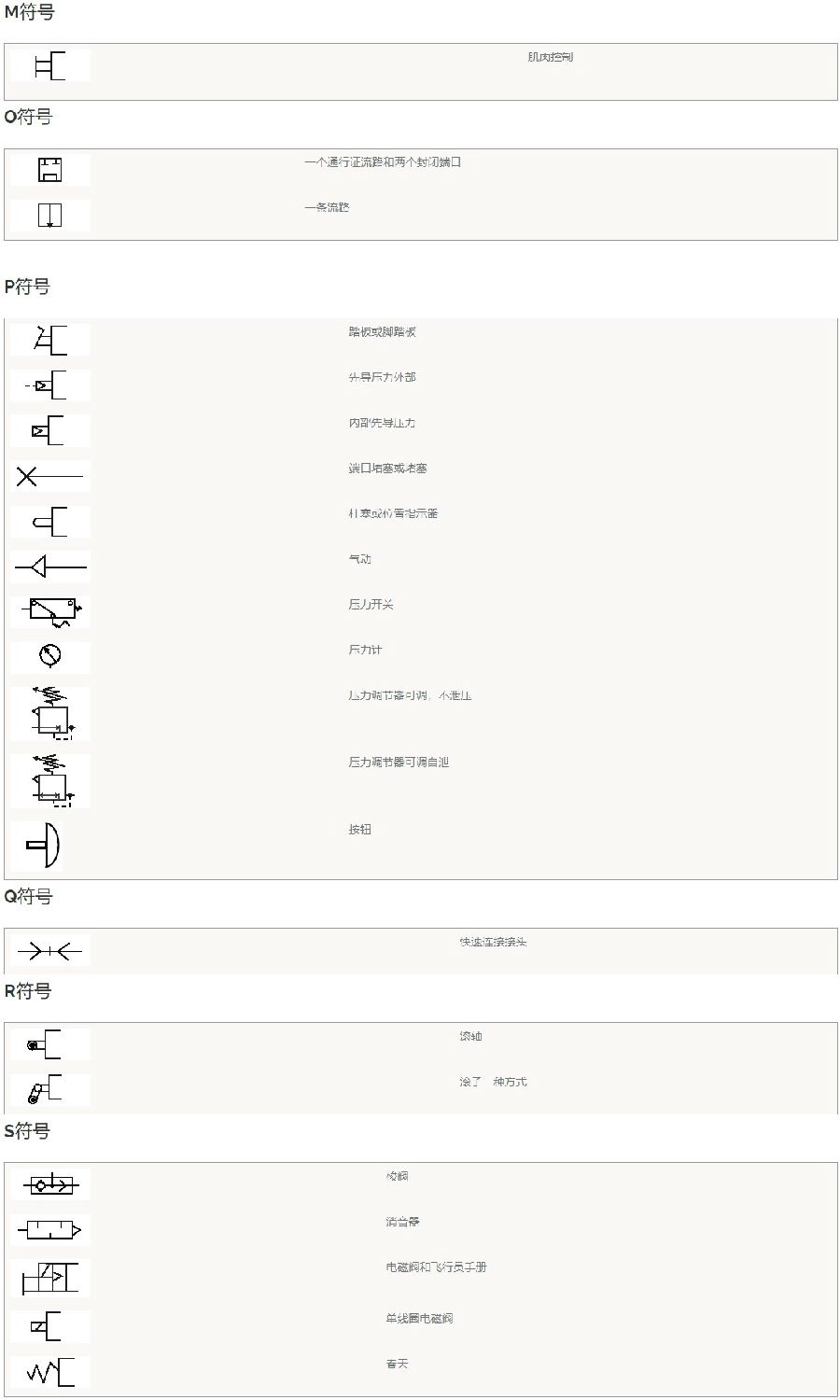

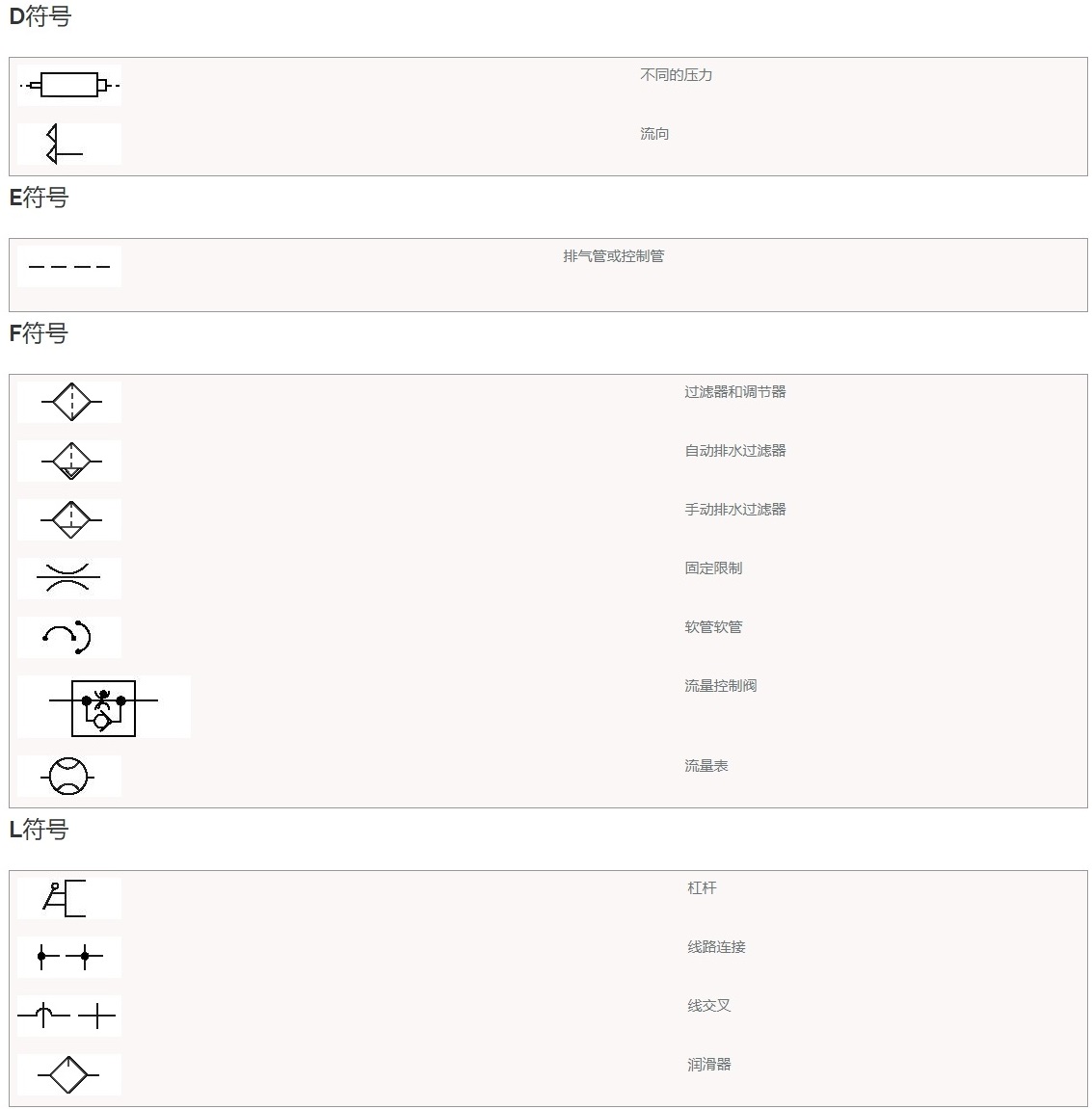

　　了解ANSI/ISO示意圖流體動力和氣動組件的符號用于識別和以圖形方式表示管道控制系統的功能和操作。理解示意圖符號將有助于一眼就能更好地理解執行閥，氣缸和旋轉執行器的應用，控制，方向，流量。

（查看原圖可點擊圖片向右拖到）
