心率信息在運動，學習等過程中非常有用。但是，心率的計算可能很復雜。為了克服這個問題，使用了脈搏傳感器或心跳傳感器。這是一個即插即用傳感器，主要用于Arduino板。制造商，學生，開發人員和藝術家可以使用心跳信息并將心跳信息用于他們的項目。該傳感器使用簡單的光脈搏傳感器，并具有放大和消除噪聲的功能，以形成電路。通過使用該電路，我們可以獲得快速而可靠的心跳讀數。該電路可在移動應用中以4mA電流和5V電壓工作。
什么是脈搏傳感器？
該傳感器的另一個名稱是心跳傳感器或心率傳感器?？梢酝ㄟ^從指尖或人耳將其連接到Arduino開發板來完成該傳感器的工作。這樣，可以輕松計算出心率。脈搏傳感器包括24英寸彩色代碼電纜，耳夾，Velcro Dots-2，透明貼紙3等。
顏色代碼線連接到插頭連接器。因此，該傳感器可以輕松連接至Arduino，無需焊接即可進入項目。耳夾的尺寸與心率傳感器的尺寸相同。您可以在傳感器背面使用熱膠將其連接到耳垂。兩個維可牢尼龍搭扣點的大小完全在掛鉤側面向傳感器。當制作維可牢尼龍搭扣帶以覆蓋指尖時，這些功能非常有用。這用于覆蓋手指周圍的傳感器。透明撞針是一種保護層，用于保護傳感器免于出汗的耳垂和手指。傳感器在外邊緣區域包括三個孔，因此任何東西都可以輕松連接到傳感器。
脈搏傳感器規格
傳感器的主要規格主要包括以下內容。
1.這是一種心跳檢測和生物特征脈搏率傳感器
2.直徑是0.625
3.厚度是0.125
4.工作電壓范圍為5V，否則為3.3V
5.這是一個即插即用的傳感器
6.電流利用率為4mA
7.包括放大和降噪電路
8.此脈搏傳感器尚未獲得FDA或醫學的批準。因此，它用于學生級別的項目，而不是用于健康問題應用中的商業目的。
脈搏傳感器引腳配置
心跳傳感器包括以下討論的三個引腳。
引腳1（GND）：黑色線連接到系統的GND端子。
引腳2（VCC）：紅色線連接到系統的電源電壓（5V，否則為3.3V）。
引腳3（信號）：紫色線連接到脈動的o/p信號。
脈搏傳感器如何工作？
脈搏傳感器的工作原理非常簡單。傳感器有兩個表面。在第一表面上，連接了發光二極管和環境光傳感器。類似地，在第二表面上，連接了負責噪聲消除和放大的電路。
LED位于人體靜脈上方，例如耳尖或手指尖，但必須直接在該層的頂部。一旦LED位于靜脈上，LED就開始發光。一旦心臟跳動，血液就會通過靜脈流動。因此，如果我們檢查血流量，那么我們也可以檢查心率。
如果感測到血流，則環境光傳感器將接收更多的光，因?yàn)樗鼈儗⒈谎髟佻F(xiàn)。隨著時間的流逝，可以檢查所獲得光線的這種微小變化，以確定我們的脈搏率。
如何使用脈搏傳感器？
傳感器可以直接使用，但以正確的方式連接很重要。因?yàn)樗蓄愋偷碾娮咏M件都直接暴露于傳感器中。因此，必須使用熱膠，乙烯基膠帶或其他類型的非導電材料包裹傳感器。
這些傳感器不能用濕手操作。傳感器的光滑表面必須在靜脈的頂部并向下壓。通常，使用維可牢尼龍搭扣帶或夾子來獲得該力。

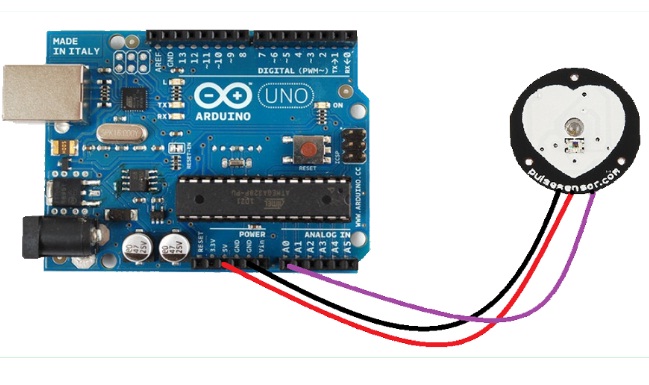

將此傳感器連接到Arduino板即可使用。連接后，請使用VCC引腳和GND引腳供電。傳感器的工作電壓為5V或3.3V。一旦傳感器連接到諸如Arduino的開發板，那么我們就可以使用易于訪問的Arduino代碼使事情變得簡單。請?jiān)L問Arduino網站以了解Arduino與脈搏傳感器及其代碼之間的接口。
脈搏傳感器的應用
脈搏率傳感器的應用包括以下內容。
1.該傳感器用于睡眠跟蹤
2.該傳感器用于焦慮監測
3.該傳感器用于遠程病人監護或報警系統
4.傳感器用于健康頻段
5.該傳感器用于復雜的游戲機
因此，所有這些都與脈搏傳感器（心跳/心率傳感器）有關。它是開源和即插即用的硬件。傳感器可以輕松地將實時心跳信息包括到他們的項目中。該傳感器包括兩個電路，例如光放大和噪聲消除。您可以使用Clip將傳感器連接到耳垂，否則可以用指尖將其連接到Arduino板。這使測量心率變得容易。這些傳感器供開發人員，學生，制造商，運動員，藝術家等使用。
